Многометодная комплексная физическая разведка

1. Цель обнаружения

Для обеспечения безопасности добычи угля на одной из шахт группы Shenhuo был применен метод сочетания технологии опережающего обнаружения сейсмических волн (MTRT) и технологии бурового каротажа для обнаружения структуры разлома перед выемкой 29020 и донными черпаками. Геологическая цель этой разведки - выяснить развитие структуры разлома перед выемкой 29020, чтобы обеспечить гарантию безопасной и эффективной проходки проезжей части.

2.Организация строительства на месте
Работы по зондированию на объекте проводились в головной части нижнего проходческого канала проходки 29020 в шахте Сюэху, направление обнаружения сейсмических волн находилось напротив направления проходки проезжей части, а местом бурения и каротажа была геологическая скважина №3.

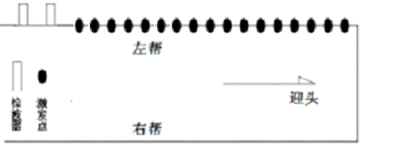

Рис. 1 Схема расположения точек измерения MTRT

3. Результаты физической разведки

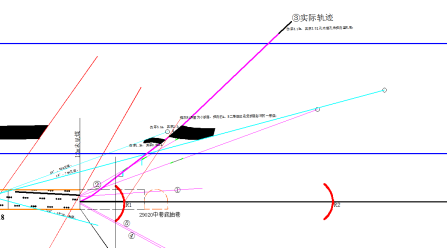

Рисунок 2 29020 разрез глазка дна насосной аллеи D5 точка измерения внутрь 80м комплексные результаты предварительного обнаружения карты

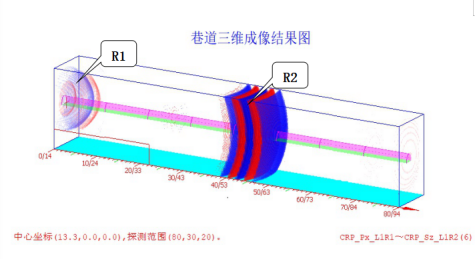

Рисунок 3 Карта результатов зондирования MTRT

Карта результатов бурения и каротажа

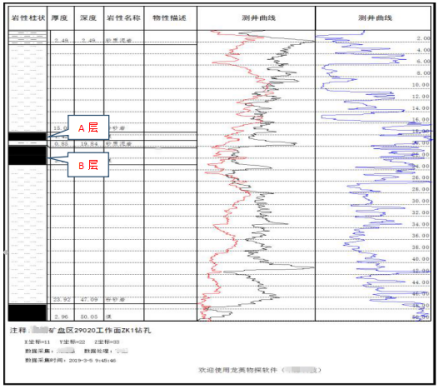

Рисунок 4 Комплексная гистограмма просверленных отверстий

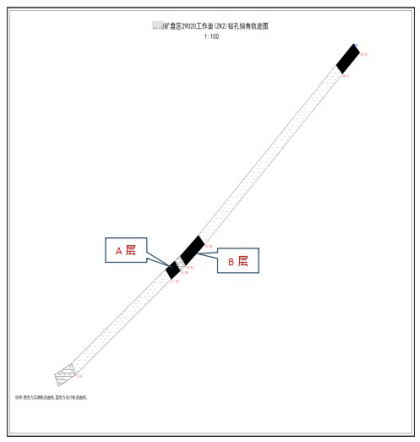

Рисунок 5 Комплексные результаты бурения

4. Заключение

(1) Результаты обнаружения MTRT (профиль смещения глубины MSP на 80 м вглубь от точки измерения D5 в нижней части проушины 29020) показывают, что перед мысом есть два отражающих интерфейса, названные R1 и R2. R1 расположен перед мысом от 0 до 7 м или около того из-за влияния выемки орудий, в то время как R2 расположен перед мысом от 38 до 45 м или около того из-за развития тектонической структуры.

(2) Обнаружение бурового каротажа с помощью видео, естественной гамма-кривой, визуальной кривой удельного сопротивления, естественной потенциальной кривой всестороннего анализа для 17,7 м видят уголь 19 м над углем, 19,9 м видят уголь 23 м над углем, 46,9 м видят уголь обрушившиеся отверстия не были обнаружены до дна скважины.

(3) В сочетании с технологией обнаружения превышения сейсмических волн и технологией скважинного каротажа, как показано на рисунке 29020, комплексные результаты обнаружения превышения на 80 м внутрь от точки измерения D5 нижней полосы ящика разрезанного глаза, уголь пласта A и уголь пласта B являются одним и тем же слоем угля, что связано с влиянием интерфейса R2 (разлом).
