YZD18.5 Боковое удельное сопротивление видеоизображение каротажный прибор для шахт

1.Технический принцип
YZD18.5 Lateral Resistivity Video Imaging Logging Instrument for Mining, основанный на бурении подземной угольной шахты, завершает сбор данных бурового каротажа (естественная гамма, кажущееся сопротивление, естественный потенциал, потенциал возбуждения), видеозаписи бурения, данных траектории бурения (ориентация бурения, наклон) и данных глубины бурения в одно время. Специальное программное обеспечение для анализа данных позволяет проводить литологическую стратификацию с учетом правил изменения каротажных данных (естественное гамма-сопротивление, кажущееся сопротивление, естественный потенциал, потенциал возбуждения), строить гистограммы скважин и диаграммы траекторий скважин, а также проводить комплексный стратиграфический анализ в сочетании с геологическими данными (развитие тектонических структур, таких как разломы, колонны ловушек, трещины и т.д., характеристики точки выхода воды, ситуация с отслоением верхней плиты и т.д.).

2.Особенности системы
(1) Двухъядерный дизайн для повышения скорости работы системы;

(2) Двухэкранный дизайн, синхронное получение видео бурения, глубины бурения, кажущегося удельного сопротивления и природного потенциала;

(3) Применение технологии оптоэлектронной изоляции для достижения полного разделения аналогового и цифрового сигналов;

(4) Использование специальной аналого-цифровой конструкции для защиты от помех и специального модуля фильтра;

(5) Программное обеспечение позволяет рассчитать наклон скважины, провести количественный анализ для выявления стратификации, литологии, содержания воды и структурных характеристик стенки скважины;

(6) Формирование гистограммы литологии скважины, профиля наклона скважины, плана наклона скважины, профиля геологического прогноза;

(7) Высокая эффективность обнаружения и удобство конструкции.

3.Области применения
(1) Обнаружение различных диаметров скважин, таких как скважины для разведки и сброса воды, скважины для добычи газа, геологические супер-разведочные скважины, тектонические скважины для разведки угля, анкерные скважины и другие типы инженерных скважин;

(2) Применим к любым наклонным угловым буровым отверстиям, включая вертикальные отверстия;

(3) Обнаружение таких проблем, как пустоты, причины оттока воды, стратиграфические аномалии, разделение верхних плит, разломы и запертые колонны.

4.Результаты инструментальных измерений
Горный прибор для каротажа с видеоизображением бокового сопротивления в основном опирается на пиппинг, естественное гамма, удельное сопротивление, естественный потенциал, потенциал возбуждения, траекторию и другие методы каротажа скважин, основные результаты отражают.

(1) Разведочные скважины геологического перелива: траектория бурения, интегрированная колонка каротажа бурения, видео бурения;

(2) Скважины для добычи газа: траектория бурения, видео бурения;

(3) Скважины для разведки и сброса воды: траектория бурения, слой сброса воды, видео бурения, комплексная колонка бурового каротажа;

(4) Скважины для тектонической разведки угля: траектория бурения, расположение и толщина угольных пластов, видео бурения и комплексная колонка бурового каротажа;

(5) Анкерные скважины: траектория бурения, видео бурения и комплексная колонка бурового каротажа;

5.Изображение состава системы

 Схема состава инструмента

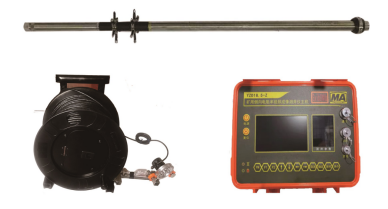

Прибор для каротажа с видеоизображением бокового удельного сопротивления в горной промышленности состоит в основном из четырех частей: зонда, блока управления, модуля подсчета глубины, толкателя. Как показано на рисунке, аппаратная часть состоит из:

(1) Зонд состоит из камеры высокого разрешения, естественного гамма-излучения, удельного сопротивления, естественного потенциала, потенциала возбуждения, блока измерения и управления треком скважины, а при измерении скважин большого диаметра бустер обеспечивает расположение зонда в центре скважины при зондировании.

(2) Управляющая часть состоит из блока управления видеозаписью, блока управления сбором данных, кабеля и устройства обмотки.

(3) Модуль подсчета глубины получает глубину зондирования путем измерения длины кабеля.

(4) Каждая секция привода имеет длину 1,0 м и может соединяться друг с другом, а конец соединяется с зондом.

6.Сертификат на прибор
