Комплексная технология физической разведки и обнаружения для проезжей части и забоя

I. Система геологической охраны
1、 Геологическая разведка канальной эстакады
1） Цель разведки

Комплексная физическая разведка проводится на забое выработки для выявления развития геологических структур и наличия угольных пластов в диапазоне 100 м перед забоем выработки, а строительство нагонных буровых скважин проводится в соответствии с проектом аномальной зоны физической разведки для проверки аномальной зоны физической разведки.

2) Прибор для физической разведки
Горный геологический детектор DTC1800, переходной электромагнитный прибор YCS75, горный прибор для каротажа с боковым удельным сопротивлением YZD18.5, как показано на рисунке ниже:

Рисунок 1-1-1 Схема оборудования горного геологического детектора DTC1800

Рисунок 1-1-2 Схема оборудования прибора для измерения переходных электромагнитных явлений YCS75

Рисунок 1-1-3 Оборудование для каротажа YZD18.5 Mining Lateral Resistivity Video Imaging Logging Instrument Рисунок

(3) Физическая разведка
(1) Обнаружение сейсмической прецессии с помощью MTRT

При использовании метода MTRT в полевых условиях точка возбуждения и точка приема располагаются в левой части проезжей части в одном слое угля и породы, см. рис. 1-1-4; метод MTRT определяет диапазон обнаружения перед головной частью выемочного забоя, см. рис. 1-1-5.

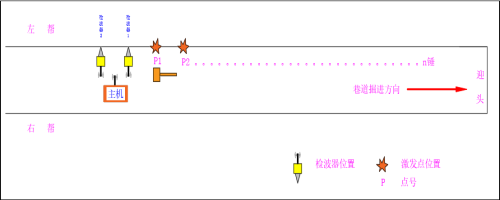

 Рисунок 1-1-4 Схема расположения точек измерения на строительной площадке MTRT

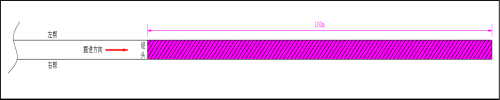

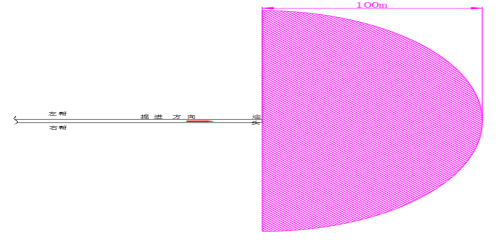

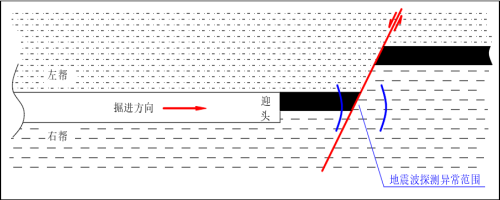

Рисунок 1-1-5 Схема диапазона переобнаружения MTRT (фиолетовая область - диапазон обнаружения)

(2) Переходное электромагнитное обнаружение

Переходной электромагнитный метод измерения линии компоновки, в соответствии с местом обнаружения геологических данных и условий участка комплексный анализ, дизайн линии обнаружения, показано на рисунке 1-1-6; переходной электромагнитный метод для обнаружения диапазон обнаружения перед головой землекопов, показано на рисунке 1-1-7.

Рисунок 1-1-6 Схема расположения линии измерения переходных электромагнитных явлений

Рисунок 1-1-7 Схема диапазона обнаружения переходного электромагнитного метода (фиолетовая область - диапазон обнаружения)

(3) Перебурка лесозаготовок

После обнаружения лобового превышения сейсмическим методом MTRT, аномальная зона, очерченная сейсмическим обнаружением, бурится для проверки, и буровые скважины лобового превышения используются для проведения комплексного каротажа для каждой буровой скважины с помощью горного прибора каротажа бокового сопротивления с видеоизображением, путем получения естественного гамма, видимого сопротивления, естественного потенциала, потенциала возбуждения, траектории бурения, пикирования, температуры скважины и других данных буровых скважин, а затем обрабатывается программным обеспечением, а затем объединяется с геологическими данными и комплексным анализом условий на месте. После обработки программным обеспечением, в сочетании с геологическими данными и ситуацией на месте, комплексный анализ основывается на кривой каротажа, данных траектории, данных пиппинга, комплексной интерпретации результатов каротажа, столбчатой диаграмме угольных и породных слоев скважины, а также расчете диапазона падения тектоники разлома в аномальной зоне.

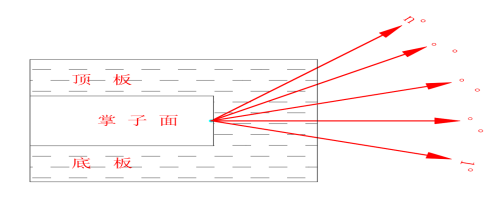

Рисунок 1-1-8 Чертеж буровой конструкции

4) Результаты обнаружения
(1) Обнаружение сейсмической эстакады MTRT

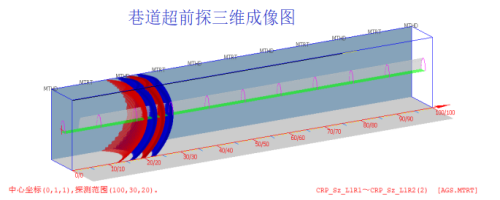

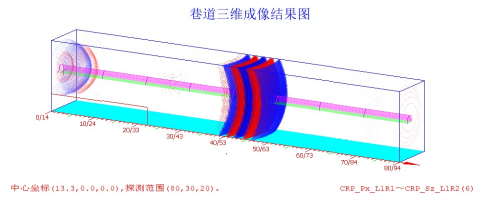

Рисунок 1-1-9 Карта результатов обнаружения сейсмических волн

Рисунок 1-1-10 Карта результатов обнаружения аномалий в диапазоне сейсмических волн

(2) Переходное электромагнитное переобнаружение

Рисунок 1-1-11 Карта результатов обнаружения переходных электромагнитных методов

(3) Перебурка лесозаготовок

Рисунок 1-1-12 Карта результатов каротажа буровых скважин

(5) Случаи избыточного обнаружения
(1) Случай I

В целях обеспечения безопасности добычи угля на шахте Shenhuo Group, где напор 29020 разрезанного глазка нижнего откаточного штрека затронут структурой разлома, для обнаружения разлома был применен метод опережающего обнаружения сейсмических волн (MTRT) в сочетании с технологией бурового каротажа.

Для обеспечения безопасности добычи на угольной шахте, MTRT и скважинный каротаж были использованы для обнаружения структуры разлома. Для того чтобы выяснить развитие структуры разлома перед проходкой забоя 29020, и предоставить надежные геологические данные для безопасной проходки.

Рисунок 1-1-13 Карта результатов обнаружения сейсмических волн

① Результаты MTRT зондирования показывают, что есть два интерфейса отражения в передней части трассы, названные R1 и R2. R1 расположен перед трассой около 7 м из-за влияния разломов, и R2 расположен перед трассой около 38-45 м из-за развития тектоники.

② Обнаружение бурового каротажа через естественную гамма-кривую, кривую визуального сопротивления, естественную потенциальную кривую всестороннего анализа для 17,7 м видят уголь 19 м над углем, 19,9 м видят уголь 23 м над углем, 46,9 м видят уголь обрушившиеся отверстия не были обнаружены до дна скважины.

В сочетании с результатами переобнаружения сейсмических волн и скважинного каротажа, уголь пласта А и уголь пласта В являются одним и тем же слоем угля, а расслоение вызвано влиянием разлома (интерфейс отражения R1).

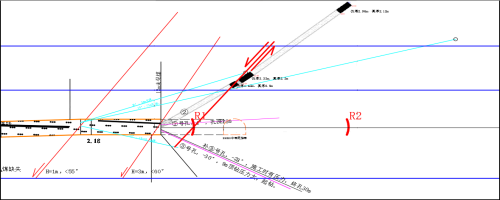

Рисунок 1-1-14 Комбинированные результаты сейсмического волнового (MTRT) зондирования и каротажного обнаружения

(3) Случай II

Комплексная физическая разведка была проведена при вскрытии нижней части машинного тоннеля в шахте Ping Coal на расстоянии 68 м вглубь.

Переходной электромагнетизм показал низкоомные отклики в диапазоне 40 м-60 м в трех направлениях: обнаружение под углом 45° вверх, обнаружение под углом вниз и обнаружение под углом 45° вниз. В сочетании с сейсмическим обнаружением, в диапазоне 40 м-46 м перед проходкой имеются очевидные аномальные интерфейсы, и комплексный анализ позволяет сделать вывод о наличии геологической структуры в диапазоне 40 м-46 м перед проходкой.

Рисунок 1-1-15 Карта результатов электромагнитного обнаружения переходных процессов

Рисунок 1-1-16 Карта результатов сейсмического обнаружения

(4) Случай III

Шахта 115 ведет проходку вдоль нижней плиты угольного пласта №11, и шахта спроектировала и построила 4 предварительных буровых скважины в голове штрека, чтобы исследовать состояние существования угольного пласта и развитие геологической структуры перед рабочим забоем, но после завершения строительства скважин все еще невозможно было судить о состоянии существования угольного пласта. По поручению шахты компания Xuzhou Ruituo использовала технологию каротажа бокового сопротивления с видеоизображением для каротажа и всестороннего анализа данных каротажа буровых скважин в забое.

Согласно четырем каротажным кривым естественного гамма-излучения, естественного потенциала, кажущегося удельного сопротивления и потенциала возбуждения, в сочетании с траекторией бурения и данными выемки дорожного полотна, перед забоем развиты два разлома, разлом F1 наклонен примерно на 54°, разлом F2 наклонен примерно на 55°, а падение составляет около 5,5 м.

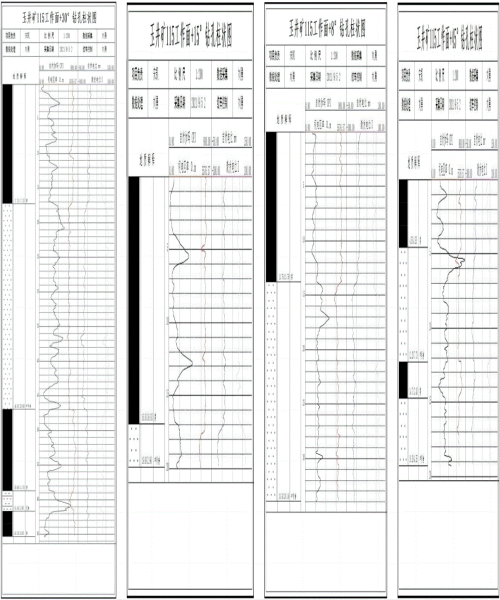

Рисунок 1-1-17 Композитная гистограмма бурения

Рисунок 1-1-18 Комплексный анализ результатов регистрации проездов по полосам движения

2、Возвращение к интеллектуальному строительству шахты
1） Цель обнаружения

Проводится комплексная физическая разведка забоя, радиоволновой перспективный метод используется для выявления распределения толщины угля более 1/2 падения, диаметра длинной оси более 30 м запертых колонн и других геологических аномалий в забое, а технология точного цифрового каротажа буровых скважин используется вместе с технологией обнаружения физической разведки, для комплексного анализа данных обнажения забоя и результатов физической разведки, для исследования состояния угольных пластов и развития геологической структуры забоя и построения трехмерной геологической модели забоя на основе цифровых данных. На основе данных цифрового каротажа строится трехмерная геологическая модель забоя, что позволяет достичь прозрачности разработки забоя.

2) Приборы для физической разведки
Используются шахтный радиоволновой трансмиссометр YDT150 и шахтный каротажный прибор бокового сопротивления с видеоизображением YZD18.5, как показано на рисунке ниже:

Рисунок 1-2-1 Схема оборудования радиоволнового трансиллюминатора YDT150

Рисунок 1-2-2 Оборудование для каротажа YZD18.5 Mining Lateral Resistivity Video Imaging Logging Instrument Рисунок

(3) Физическое обнаружение
(1) Обнаружение проникновения радиоволн

Метод обнаружения проникающей радиоволны работает с использованием метода фиксированной точки обнаружения, то есть передатчик относительно фиксирован в положении хорошо отмеченной передающей точки, приемник в определенном диапазоне соседних проезжих частей точка за точкой вдоль проезжей части для наблюдения за значением напряженности поля.

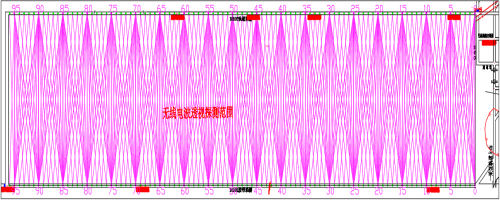

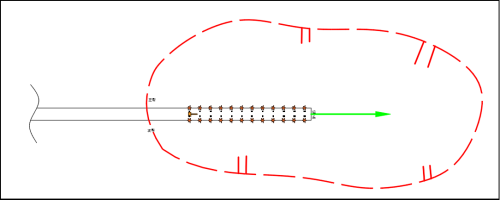

Рисунок 1-2-3 Схема расположения линий радиоволнового пенетрометра

(2) Измерение отверстий в горном забое

С целью реализации прозрачной отработки забойного массива в средней откаточной полосе нижней плиты забоя было проведено строительство газоотводящих скважин для каротажа и в сочетании с радиоволновой перспективой выяснено наличие угольных пластов в верхней части средней откаточной полосы и развитие скрытой тектоники.

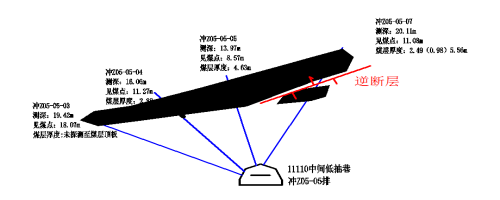

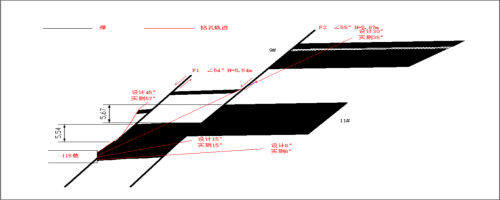

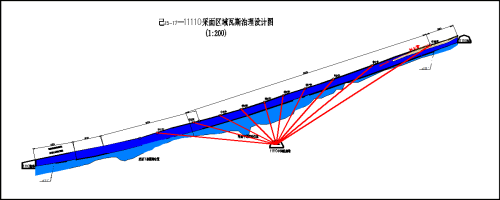

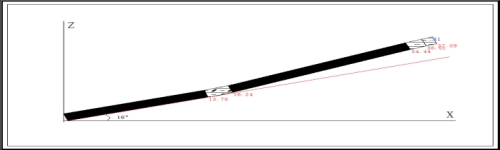

1-2-4 Профиль расположения конструкции для однорядного бурения

(4) Случаи обнаружения рабочего забоя при строительстве интеллектуальной шахты
(1) Случай I

Для реализации прозрачной разработки забоя 15-17-11110 шахта угольной компании «Пингмей» поручила компании Xuzhou Ruituo провести каротаж 191 газоотводящего отверстия в среднем откаточном штреке нижней плиты забоя, что в сочетании с радиоволновой визуализацией позволило выяснить наличие угольных пластов в верхней части среднего откаточного штрека и развитие скрытой тектоники.

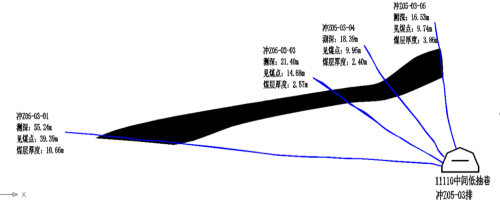

Рисунок 1-2-5 Результаты обнаружения ряда Z05-03

Рисунок 1-2-6 Результаты обнаружения ряда Z05-05 пуансона

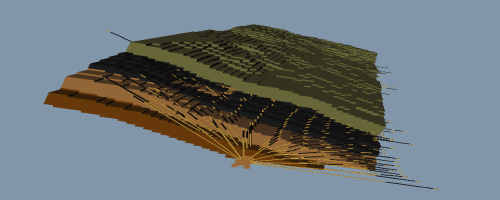

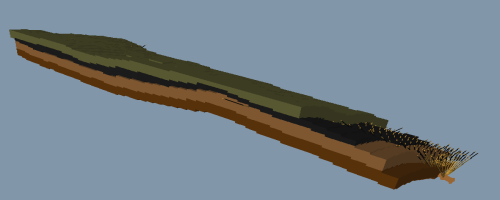

Рисунок 1-2-7 Три вида рабочего забоя по результатам каротажа

① В сочетании с результатами проходки карьера и окружающими геологическими данными, обратные разломы обнаружены с ряда Z10-5 по ряд Z4-3, что соответствует обратному разлому с падением 5,0 м, обнаженному в аэродинамической трубе, и падение разлома постепенно уменьшается с северо-востока на юго-запад, и падение разлома постепенно уменьшается от аэродинамической трубы с падением 5,0 м до падения около 2,0 м вблизи машинного тоннеля.

② Положительные разломы обнаружены в рядах Z13-9 - Z13-14, которые согласуются с положительным разломом с падением 2,5 м, обнаженным в машинной полосе.

③ Толщина угольного пласта колеблется от 1,9 м до 7,4 м, причем толщина угольного пласта сильно варьируется в локальной области под влиянием разлома, и относительно тонкий участок угольного пласта в основном концентрируется около стоп-линии машинного штрека, с толщиной около 2,5 м-3,5 м, а относительно более толстый участок угольного пласта в основном концентрируется в центральной части горного забоя около глазка разреза, с толщиной более 6,5 м.

Рисунок 1-2-8 Диаграмма результатов комплексного анализа рабочего лица

(2) Случай II

Anhui Huaibei Mining Group Yuanyi Mine, применяя технологию каротажа с использованием щелевой волны и видеоизображения бокового сопротивления, использует обнаружение щелевой волны в забое и каротаж в газоотводящих отверстиях (120 отверстий) в канале низкой откачки для изучения существования угольного пласта и развития скрытой структуры в забое 1037, чтобы достичь цели прозрачной добычи в забое.

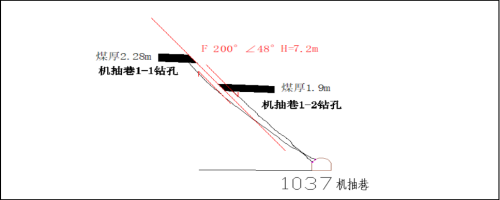

Рисунок 1-2-9 Профиль повреждения F200 на расстоянии 9,6 м перед точкой измерения B4

① В результате анализа гистограммы и профиля пути буровых скважин 1-1 и 1-2 на расстоянии 9,6 м перед точкой измерения B4 нижней откаточной полосы машинной полосы, было установлено, что разлом (F 200°∠48), обнаженный нижней откаточной полосой машинной полосы, имеет падение *** (7,2 м) вблизи места расположения конечных отверстий буровых скважин 1-1 и 1-2 нижней откаточной полосы машинной полосы и имеет тенденцию постепенно становиться меньше в северо-западном и юго-восточном направлениях (около 2,0 м).

② Всесторонний анализ результатов бурового каротажа и трехмерных результатов горного забоя, предполагается, что: разлом 1035F2 простирается на 14м～20м до рабочего забоя 1037; разлом aF12 простирается на 20м～28м до рабочего забоя 1037.

(iii) Согласно комплексному анализу результатов бурового каротажа, толщина угольного пласта в этом забое составляет от 0,3 м до 6 м, и толщина угольного пласта сильно варьируется в локальной области под влиянием разлома.

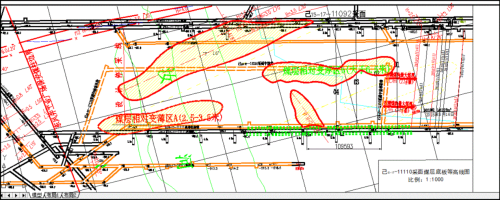

Рисунок 1-2-10 Контурный график толщины угля в горном забое по результатам обнаружения

 Рисунок 1-2-11 Контурная линия подошвы угольного пласта выемочного забоя, построенная по результатам разведки

II. Скважинные геологические наблюдения

Прибор для каротажа бокового сопротивления YZD18.5 основан на диаметре скважины ≧42 мм, собирает параметры каротажа (естественное гамма-сопротивление, кажущееся сопротивление, естественный потенциал, потенциал возбуждения), траекторию скважины, глубину и данные видеопрослушивания в одно время, анализирует литологию пласта, толщину слоя и пространственное расположение. Применяемые буровые скважины показаны ниже:

① буровые скважины для разведки и сброса воды, газосбросные скважины, геологические скважины для разведки превышения, тектонические скважины для разведки угля, анкерные скважины и другие типы инженерных буровых скважин и другие буровые скважины различных диаметров для обнаружения;

Зондовые скважины геологического превышения: зодовые скважины превышения для строительства головной части выемочного забоя;

Газоотводящие скважины: газоотводящие скважины, сооружаемые в боковых проходах и перекрытиях забоя угольной шахты;

Водоотливные шпуры: шпуры, сооружаемые в обводненных местах, таких как забой выработок, пустоты, старые штреки, водоносные горизонты и так далее;

Тектонические разведочные угольные скважины: буровые скважины, построенные для разломов, ловушечных колонн, наклонных и обратно наклонных структур;

Анкерные отверстия: как правило, в проезжей части крыши строительство анкерных опорных отверстий, глубина бурения невелика, основное решение для крыши трех зон «зона падения, зона трещин, зона медленного опускания», для наблюдения за крышей «псевдо-крыша, прямая крыша, старая крыша» слоя и сломанной ситуации;

② Применяется для сверления отверстий под любым углом, включая вертикальные отверстия;

③ Обнаружение проблем пустот, сброса воды, стратиграфических аномалий, расслоения верхней плиты, разломов и защемленных колонн.

1、Наблюдение за верхней плитой
Обнаружение аномалий, таких как развитие вне пласта, тектоническое развитие, зона разлома, зона трещин и т.д. над верхней плитой разрабатываемого угольного пласта: с помощью функции наблюдения камеры высокой четкости каротажного прибора определить расположение зон разлома и зон трещин пласта внутри скважины, а затем определить расположение аномальных слоев пласта на основе литологической стратификации каротажного прибора для обеспечения технической поддержки следующего шага разделения угля и породных пластов над верхней плитой на «три зоны». Оказание технической поддержки.

1) Случай 1
На угольной шахте в провинции Гуйчжоу были пройдены «три зоны» буровых скважин, чтобы выяснить распределение угля и породных пластов над угольным пластом C8 в зоне разработки, развитие зон трещин и разломов, а также отклонение траекторий бурения;

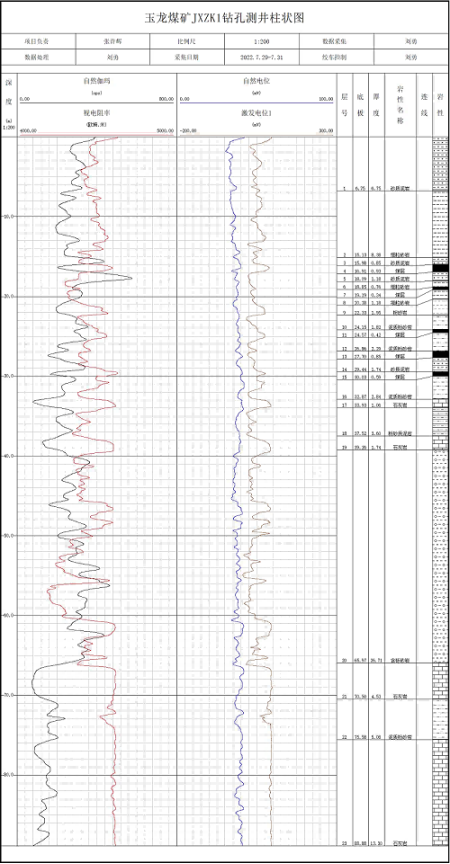

Рисунок 2-1-1 Композитная гистограмма скважины (все толщины угольных пластов, показанные на этом рисунке, являются псевдотолщинами)

Рисунок 2-1-2 Скриншот развития трещин на границе угля и породы в буровой скважине

Рисунок 2-1-3 Снимок развития зон трещин в конгломератоносных песчаниках скважины

Рисунок 2-1-4 Скриншот развития зоны трещиноватости в известняковом слое скважины

2) Случай второй

На угольной шахте в провинции Шэньси использовалась технология каротажа бокового удельного сопротивления для регистрации буровых скважин на верхней плите, и основной задачей было выяснить залегание угля и слоев породы над верхней плитой и отклонение траектории бурения;

Рисунок 2-1-5 Композитная гистограмма скважины (все толщины угольных пластов, показанные на этом рисунке, являются псевдотолщинами)

Рисунок 2-1-6 Снимок экрана разработки зоны разрушения скважины

Рисунок 2-1-7 Снимок экрана разработки зоны разрыва при бурении

Рисунок 2-1-8 Снимок экрана разработки зоны разрыва при бурении

2. Наблюдение за точками выхода скважины

Выявление причины сброса воды: используйте функцию подглядывания камеры высокой четкости каротажного прибора для определения местоположения точки сброса воды внутри скважины, а затем определите слой сброса воды в соответствии с литологической стратификацией каротажного прибора для определения причины сброса воды, как показано на рисунке ниже:

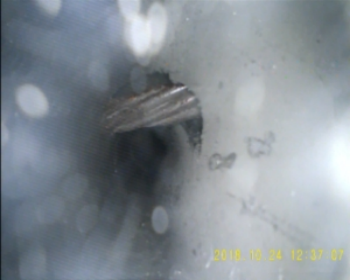

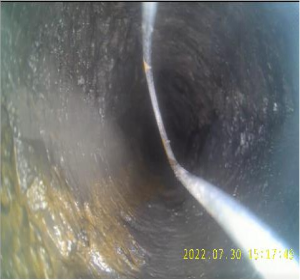

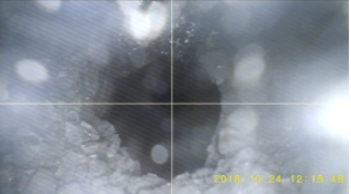

Рисунок 2-2-1 Скриншот видеоизображения точек выхода скважинного каротажа

3. наблюдение за сверлением нижней плиты

Обнаружение аномалий, таких как тектоническое развитие, зоны разломов и трещин в забое скважины: используйте функцию визирования камеры высокой четкости каротажного прибора для определения местоположения зон разломов и трещин стратиграфии внутри скважины, а затем определите местоположение аномалий горных пород на основе литологической стратификации каротажного прибора, как показано на рисунке ниже:

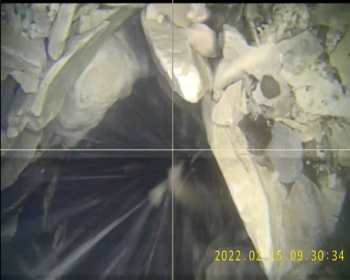

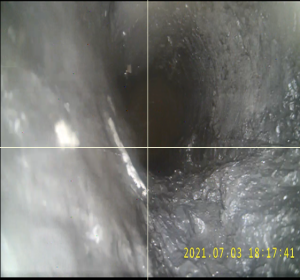

Рисунок 2-3-1 Скриншот видеозаписи каротажа буровой скважины с зонами разломов и тектоническими зонами

4. Наблюдение за бурением скважины

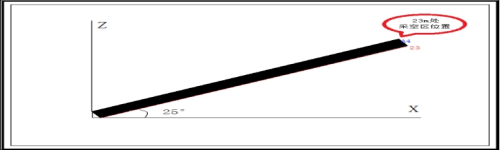

Обнаружение воздушного пространства: чтобы выяснить, есть ли воздушное пространство перед проезжей частью, мы спроектировали и построили 10 предварительных скважин и провели каротаж в трех из них, используя функцию просмотра камерой высокой четкости каротажного прибора, чтобы определить расположение стратиграфических зон разломов и трещин внутри скважин, а затем определить положение аномального слоя в толще горных пород на основе литологической стратификации каротажного прибора.

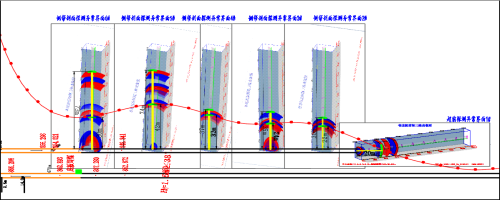

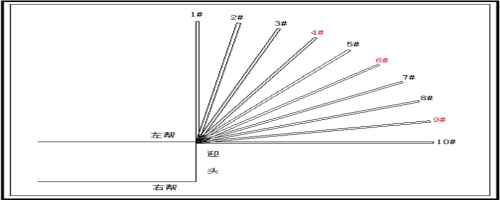

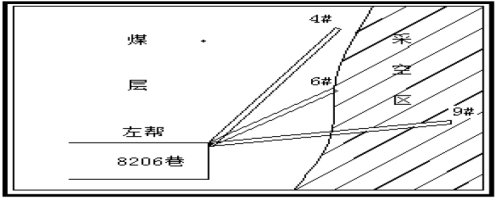

Рисунок 2-4-1 Схема расположения буровых скважин на эстакаде

Рисунок 2-4-2 Гистограмма траектории бурения

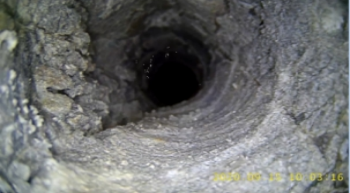

Рисунок 2-4-3 Снимок экрана бурения отверстий для просмотра анкерных кабелей в воздушном пространстве и других опор дорожного полотна

Рисунок 2-4-4 Схематическое изображение передней части головы.

5. наблюдение за толщиной и структурой угольного пласта

В сентябре 2020 года с помощью технологии каротажа с боковым удельным сопротивлением было пройдено 19 буровых скважин в кровле забоя на входном желобе и 11 буровых скважин в кровле забоя на обратном желобе выработки 9102, соответственно, для исследования толщины и структуры угольных пластов и их изменений в кровле забоя выработки 9102.

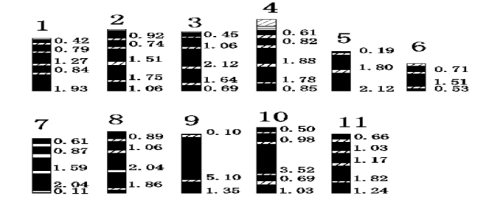

Рисунок 2-5-1 Схематическое изображение формы колонны угольных пластов каротажной скважины, пробуренной в нисходящем канале возвратного воздуха

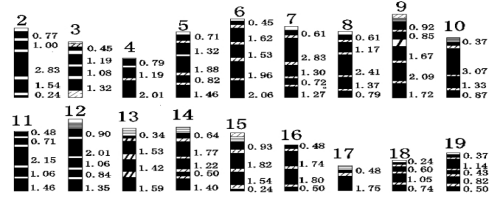

Рисунок 2-5-2 Схема колонковой формы угольных пластов каротажной скважины, пробуренной на входном забое

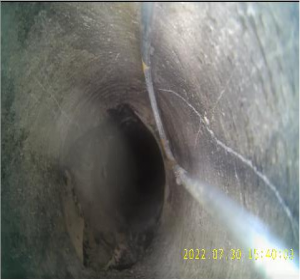

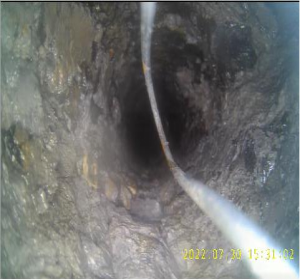

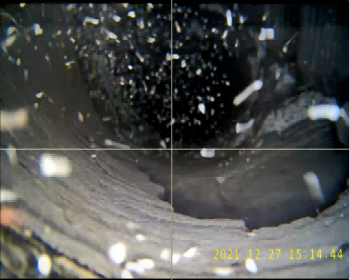

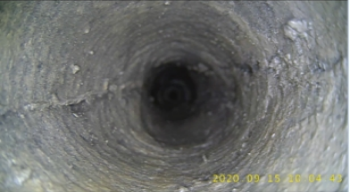

Рисунок 2-5-3 Скриншот видеозаписи развития трещин в угольном пласте

Анализируя результаты каротажа, можно сказать, что толщина угольного пласта в верхней части проходки над нисходящей трубой составляет 2,46~9,05 м, в среднем 6,40 м, а угольный пласт в зоне обнаружения обычно содержит 4 слоя гангы, при этом толщина одного слоя составляет 0,16~0,85 м, а структура является более сложной. Область утолщения угольного пласта в верхней части проезжей части находится в точке измерения №5-15 входного желоба, а область истончения - в точке измерения №17-19 входного желоба (при открытии входного желоба) и в точках измерения №5 и №6 обратного желоба. В целом, угольный пласт в забое нестабилен и его толщина сильно варьируется, за исключением отверстия входного желоба, толщина верхнего слоя угля в проходке входного желоба толще, чем в обратном желобе.

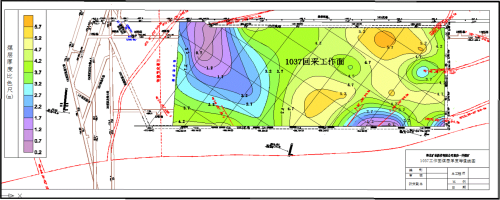

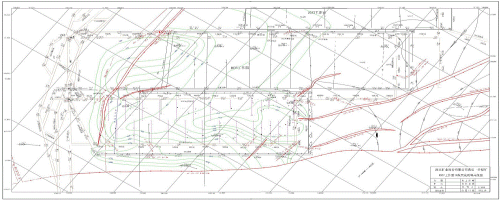

Рисунок 2-5-4 Контурная карта толщины угольного пласта в забое

III. Определение структуры ловушечной колонки
1、Цель обнаружения

Технология обнаружения превышения сейсмических волн (MTRT) и технология обнаружения профилей (MSPT) используются для обнаружения головной части забоя и боковых проходов проезжей части, а также для выявления сферы влияния аномалий защемленных колонн перед головной частью забоя и боковыми проходами проезжей части, а условия обнаружения следующие:

2、 Прибор для физической разведки
Горный геологический детектор DTC1800, как показано на рисунке ниже:

Рисунок 3-2-1 Схема оборудования горного геологического детектора DTC1800

3、Физическая разведка
1）Строительство избыточного обнаружения

При использовании шахтного геологического детектора DTC1800 для строительства сейсморазведки МТРТ в забое проходки точка возбуждения и точка приема располагаются в левом (правом) проходе, как показано на рисунке 3-3-1.

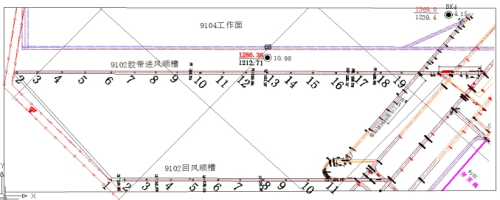

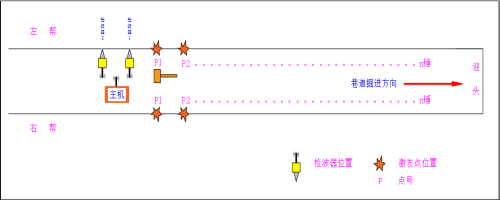

Рисунок 3-3-1 Схема расположения точек измерения на участке обнаружения прецессии MTRT

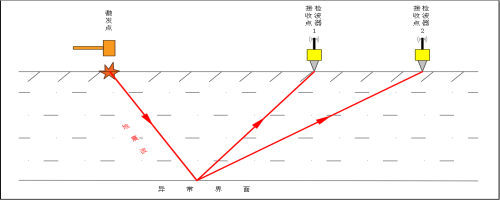

Рисунок 3-3-2 Принципиальная схема конструкции переобнаружения MTRT

(2) Конструкция для внутреннего зондирования с боковым расположением

Используя горно-геологический детектор типа DTC1800 на выемочном забое левой бригады (правой бригады) MSPT сейсмического обнаружения профиля в полевом строительстве, соответственно, в голове отступающего выемочного забоя левой бригады (правой бригады) расположены n точек обнаружения, в которых каждая позиция обнаружения, расположение точки возбуждения молота, две точки приема, две точки приема с использованием внешнего трехкомпонентного геофона приема, в которых источник обнаружения расстояние 1м, расстояние между дорогами 1м;

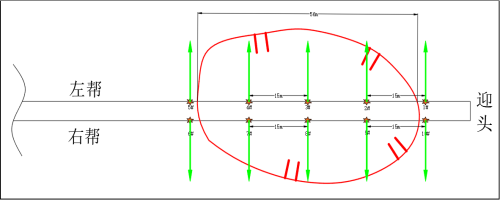

Рисунок 3-3-3 Схема расположения точек измерения на строительной площадке для обнаружения профиля MSPT

Рисунок 3-3-4 Принципиальная схема построения переобнаружения MTRT

4、 Случай обнаружения ловушечной колонки
1) Первый случай

В шахте имеется 2 группы обнаружения сейсмической прецессии MTRT в левой (правой) бригаде проходки в начале забоя; обнаружение сейсмического профиля MSPT в левой бригаде проходки в начале 40-метрового обратного диапазона состоит из 5 групп позиций обнаружения, а точка забивки и точка приема расположены в угольном пласте, и скорость волны обнаружения сейсмического профиля MSPT принимает 1550 м/с.

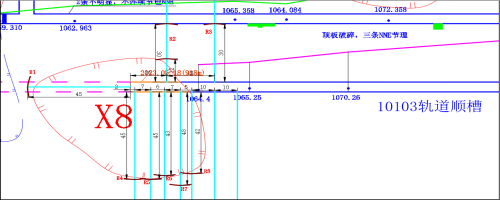

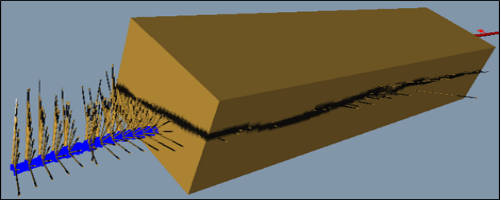

Рисунок 3-4-1 Карта комбинированных результатов обнаружения сейсмических волн (проверка бурения и результаты обнаружения)

2) Случай второй

Левый и правый прогоны проходки для сейсмического обнаружения MTRT в проходческом забое шахты состоят в общей сложности из 2 групп, точка забивки и точка приема расположены в слое породы, а скорость волны сейсмического обнаружения MTRT составляет 2200 м/с. Обнаружение сейсмического профиля MSPT в диапазоне 50 м назад от проходки состоит из 9 групп;

Обнаружение сейсмического профиля MSPT в левой и правой группах проезжей части осуществляется 9 группами позиций обнаружения, соответственно, 7 групп расположены в левой группе проезжей части и 2 группы расположены в правой группе проезжей части в диапазоне 50 м за мысом; среди них 3 левые группы проезжей части после мыса и 1 левая группа правой группы проезжей части расположены в угольном слое, и скорость волны обнаружения сейсмического профиля MSPT принимает 1500 м/с; остальные блоки расположены в слое горной породы, и скорость волны обнаружения сейсмической прецессии MTRT принимает 2200 м/с. Скорость волны сейсмического профиля MSPT составляет 2200 м/с. Проверка бурения шахты в основном соответствует результатам разведки.

Рисунок 3-4-2 Композитная карта результатов обнаружения сейсмических волн

IV. Каротаж при направленном сверхдальнем бурении
1、 Введение в искробезопасный прибор для каротажа удельного сопротивления в шахтах
1） Технический принцип

Горный искробезопасный прибор резистивного каротажа, в подземном бурении угольной шахты в качестве основы, единовременное завершение бурения каротажных данных (естественное гамма, кажущееся сопротивление, потенциал возбуждения, естественный потенциал), данные траектории бурения (ориентация бурения, наклон), сбор данных глубины бурения. Специальное программное обеспечение для анализа данных используется для проведения литологической стратификации с учетом правил изменения данных каротажа, создания гистограмм скважин и диаграмм траектории бурения, а также для проведения комплексной стратиграфической характеристики (разломы, колонны ловушек, трещины и другие тектонические разработки и т.д.) в сочетании с геологическими данными.

2） Области применения
(1) Обнаружение буровых скважин для разведки и сброса воды, газовых скважин, геологических скважин предварительного зондирования, тектонических скважин для разведки угля и других типов инженерных буровых скважин диаметром ≧50 мм;

(2) Применяется для любых буровых отверстий под наклонным углом, включая вертикальные отверстия;

(3) Обнаружение зон пустот, причин оттока воды, стратиграфических аномалий, разломов, запертых колонн и других проблем.

(3) Результаты инструментального каротажа
Горный искробезопасный прибор резистивного каротажа в основном опирается на естественное гамма-излучение, удельное сопротивление, естественный потенциал, потенциал возбуждения, траекторию и другие методы для каротажа скважин, основные результаты отражают.

(1) Разведочные скважины геологического перелива: траектория бурения, интегрированная колонка каротажа бурения;

(2) Скважина для добычи газа: траектория бурения, комплексная колонка каротажа;

(3) Скважины для разведки и сброса воды: траектория бурения, слой сброса воды, комплексная колонка бурового каротажа;

(4) Скважины для тектонической разведки угля: траектория бурения, расположение и толщина угольных пластов, комплексная колонка бурового каротажа;

(5) Анкерные скважины: траектория бурения, комплексная колонка бурового каротажа.

(4) Состав инструмента

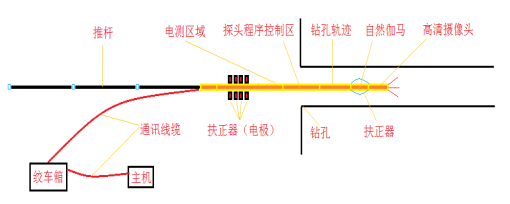

Рисунок 4-1-1 Диаграмма состава прибора

Горный искробезопасный прибор для каротажа удельного сопротивления Прибор состоит в основном из двух частей: трубки зонда и панели управления. Как показано на рисунке 4-1-1, аппаратная часть состоит из:

Зондовая трубка состоит из блока измерения и управления естественным гамма-излучением, кажущимся удельным сопротивлением, потенциалом возбуждения, естественным потенциалом, треком бурения.

Модуль подсчета глубины по длине бурильной трубы и блок управления хостом для получения глубины зондирования, автоматическое непрерывное измерение, глубина 0 ~ 1000 м, погрешность глубины скважины ≤ 0,5%.

2、 Случай обнаружения
1) Цель и задача
В данной разведке используется технология искробезопасного резистивного каротажа для проведения каротажа при направленном бурении тысячи нижних отверстий 1# в скальном тоннеле верхнего забоя угольной шахты, и основной задачей является выяснение литологической стратификации тысячи нижних отверстий 1# и отклонения траектории бурения, чтобы обеспечить техническую поддержку для следующего этапа производства шахты.

Представлена конкретная информация о результатах:

(1) Отчет о результатах проекта каротажа направленного бурения для верхнего нижнего породного тоннеля рабочего забоя в угольной шахте;

(2) Колоночная диаграмма каротажа 1# скважины тысячного забоя направленного бурения в верхнем нижнем породном тоннеле забоя угольной шахты;

(3) Траекторная диаграмма 1# скважины из 1000 забоев направленного бурения в тоннеле верхнего забоя горной выработки угольной шахты;

(4) Электронные файлы всех результатов.

(2) Колоночная диаграмма 1 000 нижних 1#-отверстий бурения

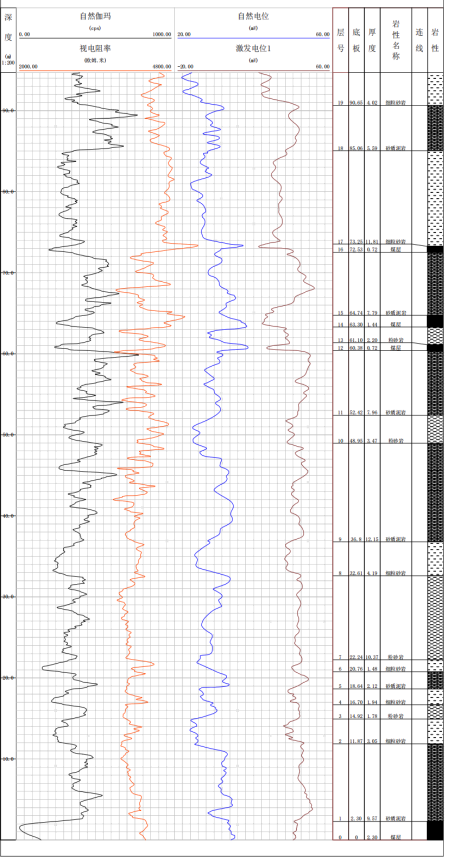

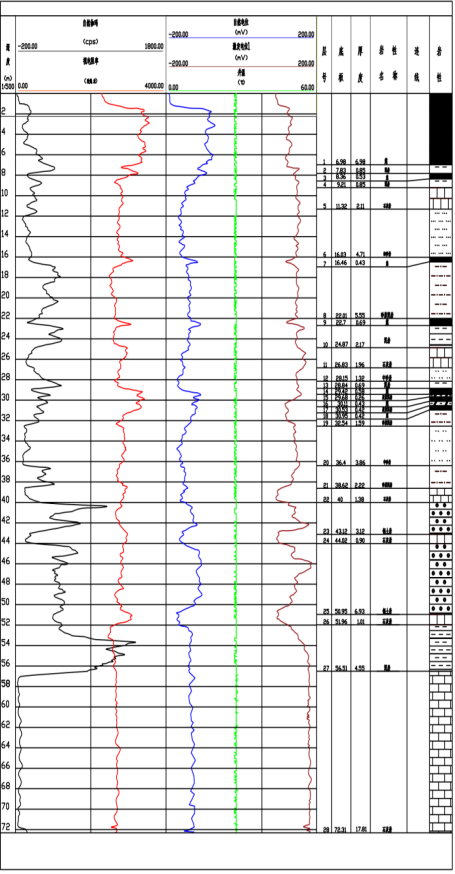

Рисунок 4-2-1 Композитная гистограмма скважины (все толщины угольных пластов, показанные на этом рисунке, являются псевдотолщинами)

(3) Горизонтальная проекция буровой скважины 1# в Чиди

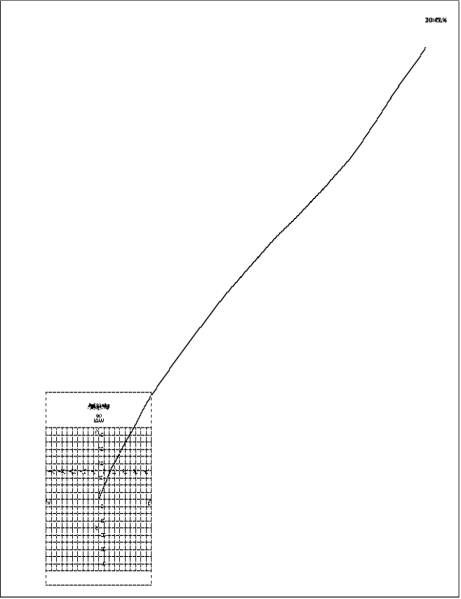

Рисунок 4-2-2 Схема азимутальной траектории бурения

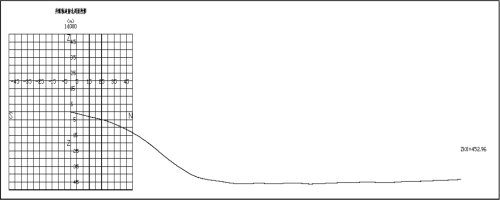

(4) Проекция участка север-юг скважины 1# в Чиди

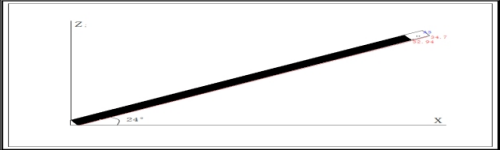

Рисунок 4-2-3 Проекция разреза скважины с севера на юг
