Правый желоб N3-9 угольной шахты Lu'an Group подвержен влиянию защемленных колонн, для обеспечения безопасного производства угольной шахты необходимо использовать технологию визуализации сейсмического профиля для обнаружения, геологическая задача этого обнаружения: выяснить область влияния защемленных колонн на правый желоб N3-9 угольной шахты.
2.Строительная схема
Технология сейсмической визуализации профиля используется для обнаружения бокового прохода желоба, и конструкция площадки следующая: сейсмический источник выбран в качестве источника молота, точка молота расположена сбоку от геофона, 3 геофона получают данные, точка молота находится на расстоянии 2 м от ближайшего геофона, расстояние между каналами 2 м, расстояние между перемещениями 2 м, в общей сложности 133 м. Схема строительства выглядит следующим образом.

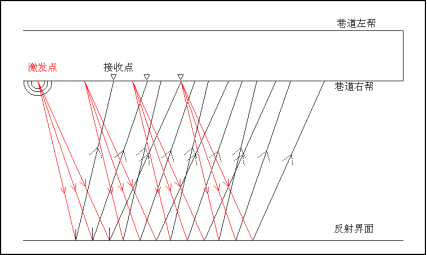

План расположения конструкции технологии получения изображений сейсмических профилей

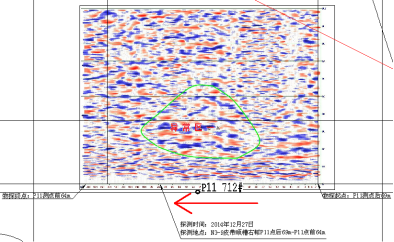

N3-9 пояс впадины правого банда технология сейсмической съемки профилей физическая разведка интерпретация результаты карта
Как видно из карты результатов интерпретации результатов сейсморазведочных работ по технологии визуализации сейсмических профилей N3-9 пояса правой банды, в пределах диапазона обнаружения имеется аномальная зона волновой формы, расположенная следующим образом:
Аномальная зона 1: 36 м после точки P11-32 м перед точкой P11 и 15-55 м по глубине.
В соответствии с физическими свойствами и опытом угольного пласта №3, в данной разведке принята эмпирическая скорость волны 1700 м/с; в сочетании с условиями разведки на месте, измеренными данными и комплексным анализом геологических данных: аномальная зона 1 вызвана влиянием зоны развития ловушечной колонны.
