无线电波透视仪工程案例

案例一

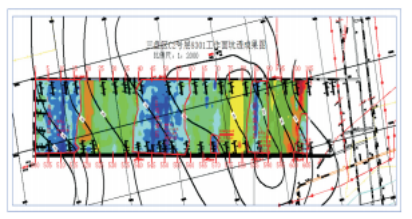

某矿C2#层8301工作面工作面走向长1200m，倾向长217.5m，煤层平均厚度1.65米，煤层倾角平均为3°，采用0.5MHz频率进行施工。

案例二

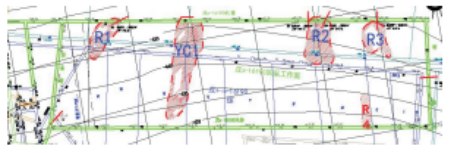

受下覆煤层工作面采动影响，煤层顶、底板岩石较破碎，煤层赋存有一定起伏；采面距采空区较近，侧压较大，岩层较破碎，这些地质因素对回采影响较大；另外断层局部发育，断层附近及局部地段煤层较薄，对回采也有一定影响。物探方面YC1、YC2异常区与实际揭露情况对比判断，为煤层局部变薄和倾角变化区域，对回采影响较小；R1、R2、R3为断层影响区域，对工作面回采有较大影响，回采过程中应引起重视。

案例三

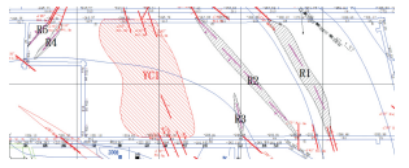

本次CT成像图，共圈定4个坑透异常区，分别命名为YC1和R1、R2、R3、R4、R5，其 中YC1异常区推测为多条断层相互影响造成的破碎带或煤岩层倾角变化，R1、R2、R3、R4、R5异常区推测为断层在采面内的展布范围。

案例四

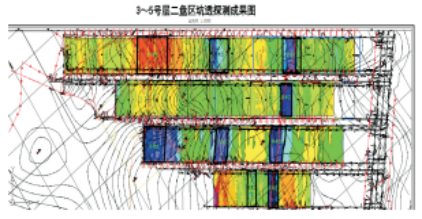

某矿二盘区8212、8214、8216、8218分别进行了无线电波坑道透视工作，在此基础上地 质处物探公司将成果图统一做成一张二盘区成果图，进行分析。

某矿二盘区煤厚平均9米左右，工作面倾向长230米。采用0.5MHz频率进行探测。

经矿方采掘揭露及钻探验证，二盘区岩墙侵入带位置和范围与坑透结果较为吻合；8216工作面切眼处电阻值衰减明显，达到-20dB,推断为断层破碎带，与实际揭露也吻合。
