瞬变电磁仪工程案例一

1.探测目的

在山西某煤业公司，对3202回采工作面采用瞬变电磁法进行探测，探测目的及任务：

（1）对回采工作面面内和顶板富水性（80范围内）进行探查；

（2）对回采工作面底板富水性（80范围内）进行探查；

（3）找出工作面顶底板存在的富水异常区，回采前有针对性的对富水异常区域进行钻孔排水、治理。

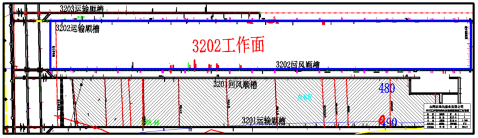

图1 探测位置示意图（蓝色圈定范围）

2.施工布置

本次对3202工作面进行瞬变电磁探测，工作面探测长度1310m（探测起点：回风顺槽B2测量点向外5m，运输顺槽E2测量点向里11m；探测终点：切眼位置），切眼水平宽度约为150m；探测点距为10m，在3202工作面回风顺槽布置了132个测点，每个测点探测三个方向（斜向上15°、斜向上45°、内向下45°），3202工作面运输顺槽布置了132个测点，每个测点探测三个方向（斜向上15°、斜向上45°、内向下45°）。

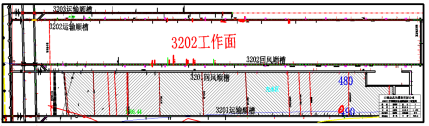

  图5-1 3202工作面现场施工布置（洋红色物探测点为发射点）

3.物探成果

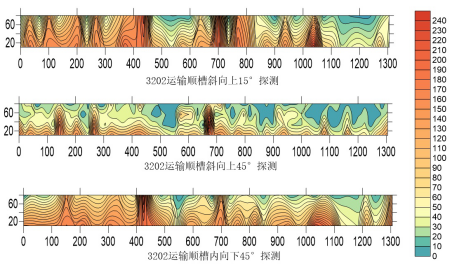

图2 3202回风顺槽瞬变电磁探测视电阻率剖面图

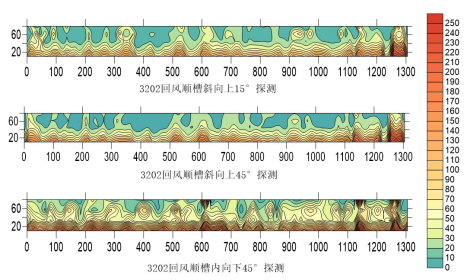

图3 3202回风顺槽瞬变电磁探测视电阻率剖面图

由图2可以看出，顶板向上40m以外均显示低阻（视电阻率均在10以下），底板向下60m以外存在普遍低阻反应，特别是在40-51号测点、103-129号测点之间低阻反应距顶板较近，且低阻反应明显，40-51号测点距顶板30m左右，103-129号测点距顶板35m左右。

由图3可以看出，顶板向上40m以外局部显示低阻（视电阻率均在10以下），底板向下60m以外存在局部低阻反应，特别是在48-57号测点、114-129号测点之间低阻反应距顶板较近，且低阻反应明显，48-57号测点距顶板30m左右，114-129号测点距顶板25m左右。

4.结论

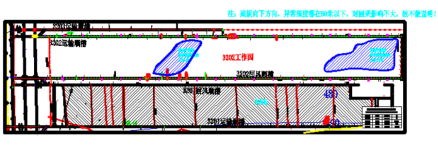

3202工作面探测区域瞬变电磁探测经现场实测、资料处理，结合现场情况和地质资料，综合分析得出探测区域富水异常区2个：

富水异常区A位于40-57号测点之间，异常深度在顶板向上30-70米；富水异常区B位于103-129号测点之间，异常深度在顶板向上25-70米；底板向下方向上异常深度均在60m以外，对回采影响不大。

瞬变电磁探测过程中水对探测影响较大，现场实测时在回风顺槽90号测点至切眼普遍存在顶板淋水现象，切在运输顺槽7-9号测点之间存在大量积水，这些对采集数据有一定的影响。
