瞬变电磁仪工程案例二

1.探测目的

在陕西某煤业公司，对50601皮带顺槽巷道迎头采用瞬变电磁法进行探测。主要目的任务，对掘进巷道迎头进行井下瞬变电磁法超前探测，探查掘进迎头前方100m范围内的赋水性异常分布情况，为矿方安全生产及井下探放水设计提供参考依据。

2.施工布置

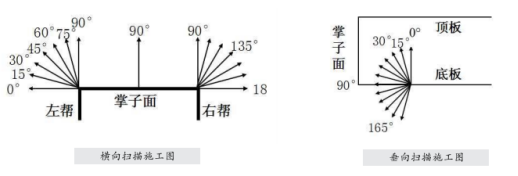

图1施工布置图

3.物探成果

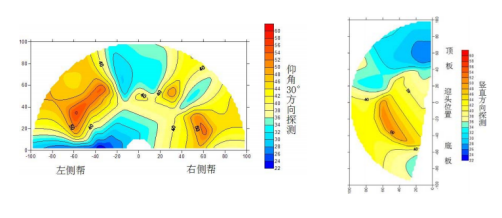

图2探测成果图

4.结论

从仰角30°方向掘进超前扇形图中可以看出，在巷道前方顶板仰角30°斜面60~80m岩层视电阻率相对较低。在左侧帮0°-15°角、探测距离在20-80m，局部视电阻率较低；垂直方向的掘进超前扇形图可以看出，在巷道顶板20-100m岩层视电阻率相对较低。可以推测运输顺槽顶板有少量砂岩水，左帮潮湿为砂岩水渗透引起。
