多道地震探测系统案例

1.探测目的

在潞安矿业（集团）有限责任公司某矿，采用弹性波CT技术对S3-10工作面进行探测，探测位置位于皮带顺槽和轨道顺槽距切眼180-780m范围，具体探测位置如图1所示。

本次探测目的及任务是探测S3-10工作面距切眼180-780m范围内，工作面内部断层、陷落柱、煤岩层破碎带等地质构造的发育情况，为S3-10工作面的回采提供参考依据。

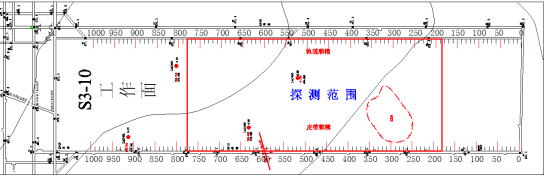

图1 探测范围示意图（红线圈定范围）

2.施工布置

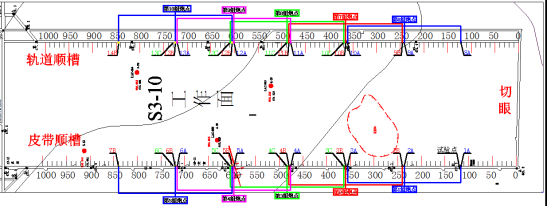

本次针对3#煤层S3-10工作面内部距切眼180-780m范围构造发育情况进行调查，根据现场条件和探测任务，采用弹性波CT透视法，首先在S3-10工作面皮带顺槽布置16个炮孔（其中第1个炮孔为试验孔），S3-10工作面轨道顺槽布置接收点5组，每组放炮3次，每炮接收物理点24个，接收点间距5m；S3-10工作面轨道顺槽布置15个炮孔，S3-10工作面皮带顺槽布置接收点5组，每组放炮3次，每炮接收物理点24个，接收点间距5m。现场施工布置示意图如图2所示。

图2 炮点现场施工布置

3.物探成果

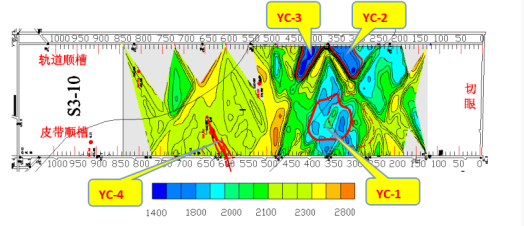

图3 S3-10弹性波透视探测成果图（红线圈定范围为波速异常区）

上图为S3-10工作面皮带顺槽和轨道顺槽距切眼180-780m范围弹性波透视探测解释成果图。图中蓝色色标表示低波速值，红色色标表示高波速值。其蓝色调区域颜色越深表示存在异常的可能性越大，因此可以对内部构造及其特征进行判定。

由图3可见，探测区域综合波速异常区具体如下：

异常区YC-1：距切眼303-403m、距皮带顺槽38-145m、距轨道顺槽115-222m范围。

异常区YC-2：距切眼280-360m，距皮带顺槽183-260m、距轨道顺槽0-77m范围。

异常区YC-3：距切眼370-440m范围，距皮带顺槽178-260m、距轨道顺槽0-82m范围。

异常区YC-4：距切眼585-633m范围，距皮带顺槽0-67m、距轨道顺槽193-260m范围。

4.结论

异常区YC-1与周围区域相比，综合波速值在2000nm/s以下，相对其他区域值较小，为工作面内相对低速区，结合现场条件及地质资料，综合分析异常区YC-1为煤层节理裂隙发育带或陷落柱等构造影响，煤层变化范围。

异常区YC-2、YC-3与周围区域相比，综合波速值在1400m/s以下，相对较小，为工作面内相对低速区，结合现场条件及地质资料，综合分析异常区YC-2、YC-3为废炮点影响，局部数据较少，处理软件系统插值形成，没有存在构造的可能。

异常区YC-4与周围区域相比，综合波速值在2000-2200m/s，相对周围波速数值稍小，分析为工作面内相对低速异常区，结合现场条件及地质资料，综合分析异常区YC-4为工作面皮带顺槽巷道掘进过程中揭露的Fj146影响范围，图中红色虚线为推测断层走向及延伸范围。
