地震超前探测系统案例

1.探测目的

在潞安矿业（集团）有限责任公司某矿，对470南翼2#回风巷掘进头进行探测，调查巷道迎头前方150m范围内的地质构造变化情况。

2.施工布置

在巷道迎头后方22m处布置三分量加速度检波器及采集分机，左右帮布置两条测线，震源选择锤击震源，锤击点布置在检波器一侧，每条测线6道检波器接收数据，激发点间距为1m，***激发点距迎头6m，***激发点距检一5m，道间距1m，如下图：

MTRT现场施工布置示意图

3.物探成果

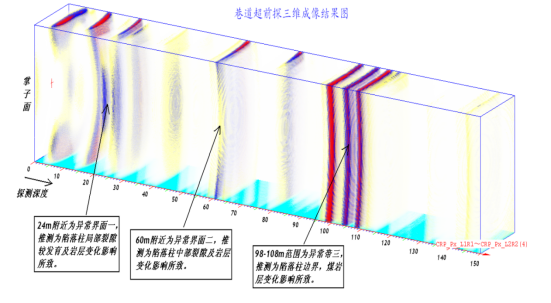

4.结论

根据本次矿井物探探测结果和矿井地质资料综合分析，得出如下结论（详细位置见综合成果图）：

（1）掘进头前方24m附近有反射界面，推测为陷落柱局部裂隙较发育及岩层变化影响所致。

（2）60m附近为异常界面二，推测为陷落柱中部裂隙及岩层变化影响所致。

（3）98-108m范围为异常带三，推测为陷落柱边界，煤岩层变化影响所致。

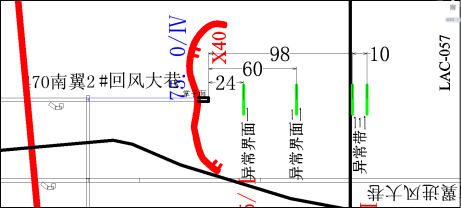

综合成果图
